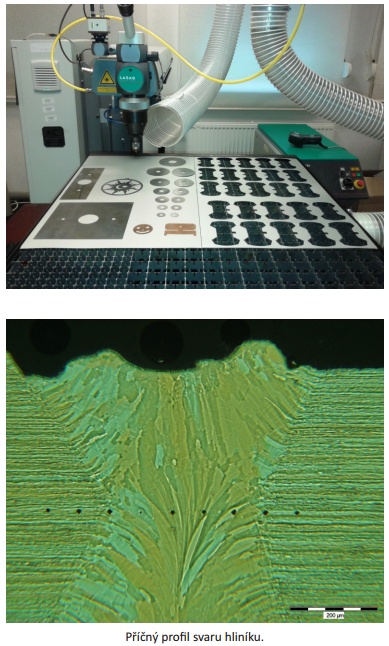

Pulzní Nd:YAG laser (1 064 nm) ve spojení s CNC řízeným lineárním XYZ polohovacím stolem je používán pro širokou oblast aplikací interakce laserového záření s materiálem. Fokusační čočka 100 mm je součástí pevné pracovní hlavy. Pohyb lineárních os je řízen G – kódy v souboru, který je editován podle požadavků uživatele.
Aplikace
- Bodové a přeplátované svařování
- Jednorázové a perkusní vrtání kovů a nekovů
- Gravírování nápisů a vzorů na libovolné povrchy
- 2D řezání kovových plechů
- Orýsování a texturizace nekovových materiálů
- Přeplátované přetavování povrchů kovů
Typy vzorků
- Kovové fólie od 0,1 mm do 1 mm – ocel, slitiny mědi, hliník, titan
- Nekovy – papír. kůže, sklo, keramika, křemík
Parametry měření/přístroje
- Maximální výkon 150 W pro svařování, průměr v ohnisku 0,6 mm
- Maximální výkon 60 W pro řezání a vrtání, průměr v ohnisku 0,2 mm
- Maximální výkon 45 W pro jemné gravírování, průměr v ohnisku 0,15 mm
- Rozsah lineárních os XY 500 mm x 500 mm
- Pracovní rychlost až 50 mm/s
- Minimální programovatelný krok 0,01 mm
- Minimální tolerance rozměrů tvaru +/- 0,05 mm
![](/wp-content/uploads/manual/laser_prcess-fig1_cz.jpg)
